安檢門閘機人證合一聯動方案

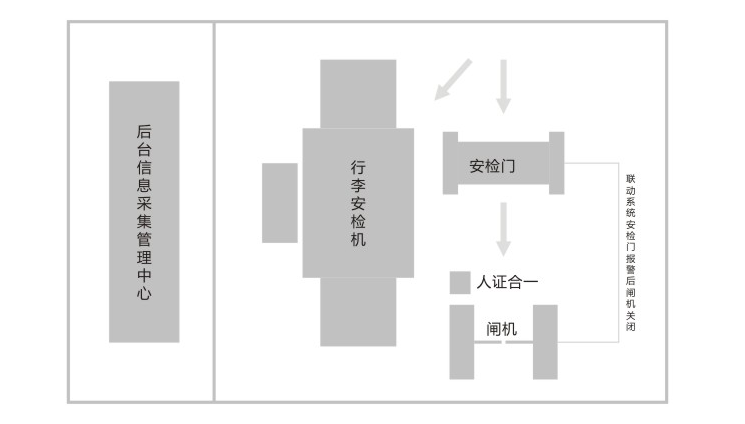

廣東安盾集團研發推出的新一代智能聯動性安檢門系統，將安檢系統巧秒的和出入控制系統有機的融合到一起，可有效提升安保系統質量，提升安檢效率，大幅節省人力。
產品用途：
辦公場所：商務大廈、政府機關、國家科研機構等；
科教單位：院校、研究所、圖書館等；
商業服務場所：超市、商場、賓館、會所、銀行等；
休閑娛樂場所：公園、景區、游樂場等；
運輸站點：汽車站、火車站、地鐵站、機場等.
安檢門技術參數：
名稱 | 功能描述 |
內置系統自檢 | 具有開機自動故障診斷功能； |
智能飛物探測功能 | 防止未通過安檢人員遠程拋投（傳遞）違禁物品； |
智能分辯 | 具有所有金屬、鐵磁物、非鐵磁物功能； |
小金屬自動排除功能 | 可設置小金屬自動排除功能，有效減少誤報，提高安檢通過率； |
自動調頻功能 | 約2000個工作頻率，識別周邊環境干擾頻率做出相應調整，有效降低設備調整難度； |
應用場所快捷設置 | 內置11種以上應用場所快捷設置，可設置不同鈴聲，方便用戶快速設置； |
探測防區數量 | 6區、12區、18防區可調，防區多可以更加準確判斷違禁物品藏匿位置； |
紅外計數 | 具有進出人員數量統計增加減少功能、可以精準判斷各出入口設置的合理性 |
超高靈敏度 | 0-3999級別可調，3#回形針放置于嘴中、腰間、鞋底、背部能精準快速檢測， |
模塊化設計 | 主機箱小于35cm集成主板設計，無需任何工具可徒手快速完成安裝； |
中英文操作菜單 | LCD液晶中英文操作菜單，直觀的指導操作，使得運行參數設置更加容易，英文使用界面特別適合涉外高尚場所使用。并可通過遙控器對所有參數進行設置； |
四側LED門柱燈顯示 | 準確判定違禁品所在的區域，并能直觀地通過四側門柱燈顯示違禁物品所在的區域，視角可達360°清晰明亮，一目了然，大大提高了工作效率。 |
液晶顯示屏亮度可調 | 顯示屏亮度，可根據不同光線環境，設置亮度，方便工作人員觀看； |
面板顯示 | 采用高亮度液晶顯示模塊，可直觀看到可疑物品相應的位置，顯示通過人數和次數及參數的調整，更加豪華美觀大方。 |
門板區位顯示功能 | 18個區位可調，當發現可疑物品時，安檢門發出報警聲的同時區位燈條亮起，可以更加準確直觀看到違禁物品藏匿位置； |
通過人數 | 可記錄9999次，雙側對射紅外可以自動檢測到通過人數和報警人數，精確100%。 |
防震設計 | 全球獨家防震設計，可在人多擁擠情況下正常運行，手拍門板不會產生誤報。 |
靈敏度調節 | 每個探測區域具備3999級靈敏程序可以任意調節，為滿足客戶所探測不同的違禁物品，可根據實際使用情況預先設定金屬物品的可能部位及體積、重量、大小進行適當?shù)撵`敏度調節，排除皮帶扣、鑰匙、首飾、硬幣等物品的誤報，最高靈敏度可探測到一枚回形針大小的金屬或一角硬幣。 |
門體材質 | 采用特殊材質門體上下帶有防水腳套，內有合金支柱具有不變形、防水、防火、防腐等功能。 |
聲光同時報警 | 當發現可疑物體時，安檢門會發出報警聲，同時面板部位可以看到報警區位。 |
24小時工作 | 全自動線圈纏繞及主機的貼片生產能更精確的達到探測效果，具有連續工作特點。 |
密碼保護設置 | 具有密碼保護功能，有輸入密碼才能修改，非操作人員無法修改。 |
報警設置 | 報警鈴聲可調，報警音量可調。 |
安全標準 | 符合當前所采用的國際安全標準，采用弱磁場發射技術，對心臟起博器佩帶者、孕婦、錄像帶等無害。 |
工作溫度 | -20℃ +55℃ |
電源 | AC220V f：50HZ |
整機重量 | 約72kg |
功耗 | P≤<15w |
發射頻率 | 2000個可供選擇頻率 |
通過率 | 大于100人次/分鐘 |
符合標準 | GB15210-2003 |
通道尺寸 | 1980mm(高) ×700mm（寬）×710mm(深)可定制 |
外型尺寸 | 2220mm(高) ×820mm(寬)×710mm(深)可定制 |
主機包裝尺寸 | 355mm（長）×175mm(寬)×125mm(厚) |
門板包裝尺寸 | 2290mm(長) ×760mm(寬)×220mm(厚) |
可選配件 | 1、后備電源：電池供電2-8小時。 2、輻射報警zhuangzhi：可檢測X、Y射線輻射等放射性危險品。 3、外接控制報警zhuangzhi端口：可連接各種三輥閘、翼閘、門禁、考勤機、訪客機等需要相互控制登記設備。 4、預留RS-485通訊接口可與多臺電腦聯網，攝像頭、統計使用情況等連接。 5、可以選配遙控器對參數進行控制，可設密碼保護，只允許專管人員操作，防止非授權人改變參數。 6、多臺聯網功能：可多臺安檢門遠程管理，查看通過報警人數、實時監控、參數設置等數據 |
通道閘機特點：
記憶功能:能記憶8次讀卡。
★ 防夾人功能
1．讀卡后，超過設定的延時時間,仍然有物體在通道內,閘門不會關閉，系統聲音報警。離開后，1秒鐘內，閘門自動關閉。
2．閘門關閉過程中, ,閘門會迅速打開，離開后,1秒鐘內閘門自動關閉。
防撞功能：閘門受到外力強烈沖擊時，閘門會自動脫開；起到保護行人和設備的作用，閘門受到強烈沖擊后，防撞片可能被破壞，需要更換。如果暫時不能更換，閘機也能正常使用。
★ 防尾隨功能
1. 尾隨刷卡人出/入，系統發出聲音報警。
2. 非法闖入，系統發出聲音報警。
開門優先功能:閘門在關閉的過程中,有效讀卡會使閘門迅速打開.
★ 自動復位功能
1. 讀卡后，無人通行,閘門在6內自動關閉（自動延時時間可按客戶要求，在出廠時設定）。
2. 在關閘的過程中,如果閘門受到外力的阻擋,不能回到正常的位置,再次讀卡運行后,能恢復到正常的位置。
3. 自動刷新延時功能：在常閉、延時關閘模式下，每次有效刷卡都會使延時時間重新開始計時。
4. 通行指示功能：機箱側面有通行指示標識，圖形分為上下兩層，上層圖形為紅色符號；下層圖形為綠色斜箭頭。
5. 外部輸入信號：DC12V大于20ms的脈沖信號，或12V電平信號。
6. 電機：DC24V/40W直流無刷電機。
7. 系統運行噪音：系統噪音小。
8. 兼容IC卡、ID卡等各種智能卡。
9. 具有統一的標準對外電氣接口，可與其它讀寫zhuangzhi掛接，便于集成，并能通過管理計算機實現遠程控制管理。
通道閘機技術參數：
功能名稱 | 功能參數 |
外殼材質 | SUS304不銹鋼 |
工作環境 | 室內、室外 |
環境溫度 | －30℃ ～ ＋70℃ |
相對濕度 | ≤95% 不凝露 |
電壓 | 輸入220V±15%/50Hz；工作電壓：DC24V |
通行速度 | 30人/分鐘 |
機箱尺寸 | 1200*280*980 |
機箱材料 | 1.2/1.5/304不銹鋼 |
通道寬 | 1000mm |
紅外 | 4對 |
通訊接口 | RS485 |
控制接口 | 12V電平信號或脈寬大于20ms的脈沖信號 |
人證合一對比 系統功能：
(1)開機檢測：本系統具備開機自動啟動功能，身證通開機后，軟件自動運行，自動檢測外接的硬件設備及系統環境，檢測到問題提示相關彈窗。
(2)自動更新：身證通連接客戶端后，會自動更新黑名單庫、白名單庫。
(3)過期身份證預警：當陌生人在身證通上刷身份證后，當系統檢測到此身份證的有效期限過期后，則系統會進行證件過期預警。身證通提示“核查失敗”。
(4)年齡預警：當陌生人在身證通上刷身份證后，當系統檢測此身份證人員的年齡超過系統設置的年齡范圍，則系統會進行年齡預警。身證通界面上顯示“核查失敗”，同時語音提示“核查失敗”。
(5)黑名單預警：當黑名單人員刷身份證后，系統讀取身份證信息完成，與黑名單庫進行比對，當判斷此身份證是黑名單后，則系統進行黑名單預警。身證通上顯示“核查失敗，同時語音提示“核查失敗”。
(6)終端連接客戶端后，會自動更新客戶端系統設置的參數，與客戶端設置的參數保持一致。
(7)屏幕顯示推送：可在客戶端統一向接入的站點人證核查終端下發圖片（待機時顯示），用于展示標語、通知消息。
(8)鍵盤功能：當系統啟用廣告模式后，若白名單刷臉核查失敗時，且沒有身份證的情況下，用戶可以啟用鍵盤功能，手動輸入白名單的身份證號碼，進行身份證核查。
(9)身份信息查看：客戶端界面可顯示終端采集到的身份證信息：如：身份證照片、姓名、性別、出生日期、民族、住址、身份證號、有效日期、簽發機關。也可在界面上只顯示所需的某些身份信息（如：只顯示身份證號和姓姓名）。
(10)白名單人臉自動識別：當白名單人員正對檢測框時，系統檢測到人臉后，采集人臉現場照片與白名單庫進行人臉比對，當人臉比對通過后，身證通語音提示“核查通過”。
(11)門禁控制功能：在身證通上，當陌生人或白名單刷身份證“核查通過”或白名單刷臉自動識別“核查通過”后，系統控制門禁自動開門；若“核查失敗”，則系統不會控制門禁自動開門 。
(12)人像信息保存功能：可將讀取到的居民身份證芯片內的人像信息及內置攝像頭采集到的人像信息保存在設備內，并進行上傳。
(13)語音啟閉：通過客戶端開啟或關閉終端設備的語音輸出。
(14)補光功能：在弱光條件下；可以手動打開前置補光燈。
(15)指紋采集：支持指紋采集擴展，通過指紋采集器采集指紋。
(16)訪客功能：開啟訪客模式功能后，只有白名單人員才會控制門禁是否自動開門。陌生人證件人像核查通過后，門禁不會自動開門。
(17)驗證功能：開啟驗證模式功能后，在身證通上，無論核查結果是“核查通過”或“核查失敗”，系統都不會控制門禁自動開門；需客戶端人工控制開門。
(18)本地人臉圖像信息、白名單模板信息、驗證記錄加密存儲。
人證合一對比 系統功能：
(1)實時視頻預覽：查看核查設備的實時視頻，查看實時的身份核查信息。
(2)身份證核查：查看實時的身份證核查信息，包括識別通過或人證不符或證件過期三種狀態。
(3)白名單人臉自動識別：當白名單人員正對人臉檢測框時，系統核查是白名單人員后，則人臉自動識別通過。
(4)超過限制次數預警：系統對核查人員進行“進入次數統計”，當陌生人或者白名單人員當天核查通過總次數超過系統設置的限制次數后，系統進行超過限制次數預警。
(5)童工、超齡預警：系統對刷身份證的陌生人進行年齡識別，當系統檢測此身份證人員顯示的年齡超過系統設置的年齡范圍，則系統進行年齡預警。
(6)黑名單預警：系統對黑名單人員進行黑名單預警。
(7)過期證件預警：系統對刷身份證的陌生人進行身份證有效期檢驗，當系統檢測此身份證有效期過期后，則系統進行證件過期預警。
(8)人工報警：用戶對可疑的身份核查信息進行人工報警、糾正識別結果。
(9)訪客管理：查看訪客的身份核查信息，可以進行注冊白名單、編輯、開門、打印等操作。
(10)廣告管理：遠程預覽核查設備的廣告圖片、下發廣告、刪除廣告、設置廣告圖片播放時間。
(11)數據管理：主要包括白名單管理、黑名單管理、批量導入黑白名單、用戶管理。可以查詢、添加、刪除、修改等操作。
(12)設備管理：遠程配置核查設備的基本設置、采集設置、比對設置、其他設置等參數。
(13)系統設置：主要包括設備數目、通訊端口、年齡預警設置、通過控制設置、模式設置、關鍵字設置等系統參數設置。
(14)查詢統計：主要包括數據統計、記錄管理等功能。
(15)幫助：主要包括軟件版本、幫助說明、聯系我們等功能。
普通型人證對比AD-IDC100A（無客戶端）：
菜單名稱 | 功能描述 |
處理器 | ARM? Cortex?-A17 四核 1.8GHz |
圖形處理器 | ARM? Mali-T760 |
內存 | 1G |
存儲 | 8G |
系統 | Android 5.1 |
顯示屏幕 | 8寸液晶屏 |
無線網絡模塊 | 集成二合一WiFi模塊（AP6335）： |
USB | WiFi 2.4GHz/5GHz雙頻支持802.11a/b/g/n/ac協議 |
攝像頭 | Bluetooth 4.0（支持BLE） |
按鍵 | 2 x USB2.0 HOST，1 x USB2.0 OTG |
工作時間 | 在板背面保留4組USB2.0接口 |
外觀尺寸 | 300萬像素USB攝像機 |
補光燈 | 1 x 補光燈開關鍵 |
支架 | 高于5000小時 |
臺式人證對比AD-IDC100B：
參數分類 | 參數 | 參數值 |
攝像機參數 | 最大像素 | ≥200萬像素(1920*1080P) |
最低照度 | ≤0.01Lux | |
寬動態 | ≥110dB | |
接口 | USB接口 | |
顯示屏參數
| 屏幕尺寸 | 10.4英寸工業級LED |
分辨率 | 800 *600 | |
亮度 | 400Typ | |
顯示區域 | 211.2（H）x 158.4（V） | |
點距 | 0.264 x 0.264 | |
指紋模塊參數
| 采集方式 | 光學按壓 |
采集窗口尺寸 | 16mm*19mm | |
有效圖像尺寸 | 14mm*18mm | |
指紋圖像大小 | 256*360pixel | |
圖像分辨率 | 500dpi | |
灰度動態范圍 | ≥150 | |
指紋圖像畸變 | ≤2% | |
--身份證閱讀模塊參數 | 工作頻率 | 13.56MHz(fc) |
閱讀距離 | 0-3cm | |
讀卡速度 | <1s | |
平均無故障工作時間MTBF | ＞5000小時 | |
天線輻射強度 | 1）天線表面磁場強度（Hmax）≤7.5A/m rms； 2）天線表面法線方向2.5cm處電磁場強度（Hmin）≥1.5A/m | |
認證 | 公安部一所認證 | |
主機參數
| CPU | Intel Core i5-3317U@1.70GHz |
內存 | DDR3 4GB | |
硬盤 | 1T 機械硬盤 | |
通訊模塊 | 內置3G/4G/WIFI可選，需出廠標定 | |
外置接口 | 千兆網口：2 USB：3COM：1 | |
常規參數 | 形態 | 臺式 |
工作溫度 | -30℃~65℃ | |
相對濕度 | 8%~90% RH（無冷凝） | |
電源 | DC：12V，標配220V轉12V適配器 | |
尺寸 | 285x210x308（深*寬*高） | |
材質工藝 | 鈑金烤漆 |
